Ψηλή αντλία τουρμπίνης

Βόρεια αντλία (VTP)

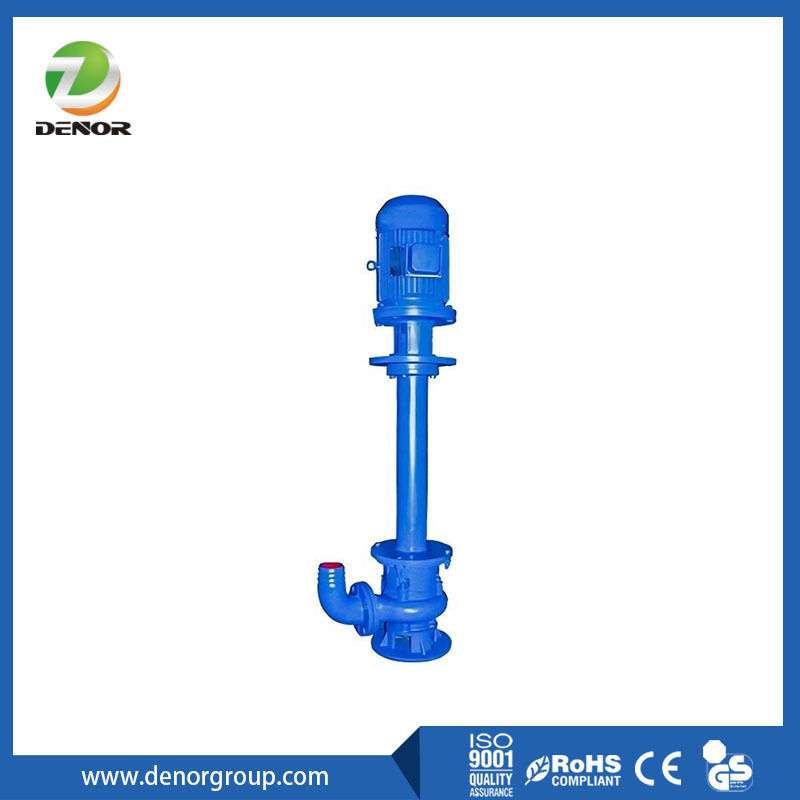

Μια αντλία κάθετης τουρμπίνας είναι ένας τύπος φυγοκεντρικής αντλίας που έχει σχεδιαστεί για να μετακινεί νερό ή άλλα υγρά από υπόγεια πηγάδια, δεξαμενές ή βαθιές δεξαμενές.Το κύριο χαρακτηριστικό της είναι ότι η συσκευή αντλίας (κάσαλα και τροχούς) βυθίζεται στο υγρό που αντλείται, ενώ ο οδηγός (ηλεκτρικός κινητήρας ή κινητήρας) βρίσκεται πάνω από το έδαφος, συνδεδεμένος με έναν μακρύ κατακόρυφο άξονα.

Αυτό το διαφοροποιεί από μια τυποποιημένη βυθισμένη αντλία, όπου ο κινητήρας είναι επίσης βυθισμένος και συνδέεται απευθείας με την είσοδο της αντλίας.

Βασικά στοιχεία
Πάνω από το έδαφος οδηγός: Ένας ηλεκτρικός κινητήρας ή κινητήρας ντίζελ που τοποθετείται στην κορυφή.

Κεφαλή εκφόρτωσης: Το ανώτατο μέρος της αντλίας, το οποίο στεγάζει την έξοδο, συνδέεται με τον αγωγό και συχνά περιέχει το φουσκωτό του αερίου για την ευθυγράμμιση και τη σφράγιση της στήλης.

Στύλος στήλης (ή Συγκρότημα στήλης): Ένας κάθετος σωλήνας που περιβάλλει τον μακρύ άξονα γραμμής.

Στρώμα γραμμής: Ο μακρύς περιστρεφόμενος σχοινίς που συνδέει τον οδηγό με τα δοχεία της αντλίας.λιπασμένο από το υγρό που αντλείται ή από εξωτερική πηγή καθαρού νερού, για τη διατήρηση της σταθερότητας.

Συγκρότημα μπουκαλιού αντλίας: Το βυθισμένο τμήμα της αντλίας. Περιέχει:

Εξαγωγείς: Συνήθως πολλαπλών σταδίων (πολλαπλών σταδίων) για την παραγωγή της απαιτούμενης πίεσης/κεφαλής.

Διαχέτες (ή Κούπες): Στατικά εξαρτήματα που περιβάλλουν τους τροχούς, μετατρέποντας κινητική ενέργεια σε ενέργεια πίεσης και κατευθύνοντας τη ροή στο επόμενο στάδιο ή τον σωλήνα στήλης.

Πώς λειτουργεί:Ο οδηγός πάνω από το έδαφος περιστρέφει τον άξονα της γραμμής. Ο άξονας περιστρέφει τους τροχούς μέσα στο σύνολο του μπολ. Το υγρό εισέρχεται στην κάτω είσοδο.σπρώχνονται μέσα από τα στάδια των τροχών και των διασκορπιστών (κάθε στάδιο αυξάνει την πίεση), και στη συνέχεια πίεσε μέχρι τον σωλήνα στήλη και έξω από την κεφαλή εκκένωσης.

Κύρια πλεονεκτήματα
Εύκολη συντήρηση: Ο κινητήρας είναι εύκολα προσβάσιμος από το έδαφος.Ολόκληρο το συγκρότημα μπολ μπορεί να τραβηχτεί από το πηγάδι ή την δεξαμενή για επιθεώρηση ή επισκευή χωρίς να χρειάζεται να σκάψει ή να αποβρύξει την περιοχή.

Αποτελεσματικότητα και απόδοση: Εξαιρετική για εφαρμογές υψηλής ροής, υψηλής κεφαλής, ειδικά βαθιά πηγάδια.

Πλεονέκτημα NPSH (Net Positive Suction Head): Επειδή η πρώτη τροχιά είναι ήδη βυθισμένη,έχουν ανώτερα χαρακτηριστικά ρουφήγησης και δεν είναι επιρρεπείς σε προβλήματα κοιλότητας που επηρεάζουν τις αντλίες επιφάνειας.

Εξοικονόμηση χώρου: Το κατακόρυφο σχέδιο έχει πολύ μικρό αποτύπωμα πάνω από το έδαφος, καθιστώντας το ιδανικό για περιορισμένους χώρους.

Εφαρμογές
Οι αντλίες κάθετης τουρμπίνας είναι ευπροσάρμοστες και χρησιμοποιούνται σε πολλές βιομηχανίες:

Υδροδότηση: Δημοτικά πηγάδια νερού, βιομηχανική εκχύλιση νερού.

Ρεψία: Γεωργική μεγάλης κλίμακας άρδευση από βαθιούς υδροφόρους όρους.

Κύκλο: Κύκλο νερού ψύξης σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και βιομηχανικές διεργασίες.

Προστασία από πυρκαγιά: Χρησιμοποιείται συχνά ως αντλία νερού πυρκαγιάς σε μεγάλες εγκαταστάσεις.

Έλεγχος πλημμυρών και αποχέτευση: Χρησιμοποιείται σε βαθιές δεξαμενές για ορυχεία, κατασκευαστικούς χώρους και διαχείριση των καταρρακτικών υδάτων.

Πετρέλαιο και φυσικό αέριο: αντλίες έγχυσης θαλάσσιου νερού σε υπεράκτιες πλατφόρμες.
