ZJ Οριζόντια αντλία λιπαντικού

ZJΟριζόντια αντλία λιπαντικούείναι αντλία κατά της υγρασίας, που ανήκει στην κατηγορία των αξιωματικών, αυτοαναρρόφησης, μονοσταθμικών, μονοαναρρόφησης, φυγοκεντρικών αντλιών λιπαντικού.Τα τμήματα ροής αυτής της σειράς αντλιών είναι κατασκευασμένα από χυτοσίδηρο υψηλής σκληρότητας, η οποία έχει υψηλή αντοχή στην τριβή, την αντοχή στη διάβρωση και την αντοχή σε αντίκτυπο, παρατείνοντας έτσι τη διάρκεια ζωής της αντλίας.Η αντλία χωρίζεται σε οριζόντιο τύπο (σειρά ZJ) και κατακόρυφο τύπο (σειρά ZJL) σύμφωνα με τη δομή τηςΟι οριζόντιες αντλίες χωρίζονται σε διάφορες προδιαγραφές σύμφωνα με τη διάμετρο της πρίζας: 350 mm, 300 mm, 250 mm, 200 mm, 150 mm, 100 mm, 80 mm, 65 mm, 50 mm, 40 mm κλπ.Κάθε μέγεθος αντλίας έχει διαφορετικές διαμέτρους τροχούς για να επιλέξετε ανάλογα με τα διαφορετικά ανελκυστήρα..

Η αντλία οριζόντιας λάσπης ZJ είναι κατάλληλη για βιομηχανικές βιομηχανίες όπως ορυχεία, εργοστάσια παραγωγής ηλεκτρικής ενέργειας, εκσκαφή, μεταλλουργία, χημικά, οικοδομικά υλικά και πετρέλαιο.Χρησιμοποιείται κυρίως για τη μεταφορά λιπαρών λιπασμάτων που περιέχουν στερεά σωματίδια, όπως η επεξεργασία συμπυκνωμάτων και απορριμμάτων σε εργοστάσια επεξεργασίας ορυκτών, η απομάκρυνση στάχτης σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας, η μονάδα παρασκευής άνθρακα μεταφέρει λάσπη άνθρακα και βαριά μέσα παρασκευής άνθρακα,και η παραθαλάσσια ποταμική εξόρυξη μεταφέρει λάσπη, κ.λπ. Η συγκέντρωση βάρους του λιπαντικού που μπορεί να διαχειριστεί είναι 45% σίδηρο και 60% λιπαντικό. Η λειτουργία μετάδοσης μπορεί να είναι άμεση σύνδεση, ζώνη, υδραυλική, ρύθμιση ταχύτητας μετατροπής συχνότητας κ.λπ.,και μπορεί επίσης να λειτουργεί σε σειρά ή παράλληλα σύμφωνα με τις ανάγκες του χρήστη.

ZJ ΟριζόντιαΑντλία λιπαντικούΠεριοχή παραμέτρων:

Διάμετρος εξόδου αντλίας: 40-550 mm.

Περιοχή ροής: 4,5 m3/h -7600 m3/h,

Απόσταση από το κεφάλι: 6-134 μέτρα.

Αρχή λειτουργίαςZJ Οριζόντια αντλία λιπαντικού

Υπό την δράση της φυγοκεντρικής δύναμης, το υγρό πετάγεται από το κέντρο του τροχού προς την εξωτερική άκρη και κερδίζει ενέργεια,αφήνοντας την εξωτερική άκρη του τροχού με υψηλή ταχύτητα και εισέρχονται στο περίβλημα της αντλίας voluteΣτο περίβλημα της αντλίας volute, το υγρό επιβραδύνεται λόγω της σταδιακής επέκτασης του καναλιού ροής και μετατρέπει μέρος της κινητικής ενέργειας σε στατική ενέργεια πίεσης.ρέει στον σωλήνα εκκένωσης με υψηλότερη πίεση και αποστέλλεται στην απαιτούμενη θέσηΌταν το υγρό ρέει από το κέντρο του τροχού προς την εξωτερική άκρη, σχηματίζεται ένα ορισμένο κενό στο κέντρο του τροχού.Δεδομένου ότι η πίεση πάνω από το επίπεδο του υγρού στην δεξαμενή αποθήκευσης είναι μεγαλύτερη από την πίεση στην είσοδο της αντλίας, το υγρό πιέζεται συνεχώς στο τροχονόμετρο.

Διαρθρωτικά χαρακτηριστικάZJ Οριζόντια αντλία λιπαντικού:

• Η μεγάλη διάμετρος και η μικρή ανεβάσιμη δύναμη εξασφαλίζουν την ακαμψία του άξονα και είναι κατάλληλες για υψηλή ισχύ και σκληρές συνθήκες εργασίας.

• Το σκληροποιημένο μανίκι από ανοξείδωτο χάλυβα έχει ένα ανοιχτό χώρο που ταιριάζει με τον άξονα, και οι δακτυλίδια O είναι εγκατεστημένοι και στα δύο άκρα για να προστατεύσουν τον άξονα από φθορά και διάβρωση.

• Τόσο οι μπροστινές όσο και οι πίσω πλάκες κάλυψης του τροχού έχουν βοηθητικές λεπίδες, οι οποίες μπορούν να μειώσουν την ανάδρομη ροή και να μειώσουν την πίεση σφράγισης.

• Το σώμα της αντλίας και το κάλυμμα της αντλίας είναι κατασκευασμένα από εύκαμπτο υλικό σιδήρου με πρόσθετα ισχυρά πλευρά για να εξασφαλιστεί η ικανότητα αντοχής σε υψηλή πίεση.

• Τα τμήματα που περνούν από το ρεύμα είναι κατασκευασμένα από μια ποικιλία αντιφθοράς κράματα υψηλού χρωμίου ή καουτσούκ με διαφορετικές ιδιότητες.που παρατείνει σημαντικά τη διάρκεια ζωής της αντλίας.

• Η τροχιά υιοθετεί μεθόδους όπως ευρεία κανάλια ροής και κοίλες λεπίδες για να βελτιώσει τις δυνατότητες υπερχείλισης και αντι-σίδωσης και να παρατείνει τη διάρκεια ζωής.

• Οι σφραγίδες άξονα μπορούν να έχουν τη μορφή σφραγίδων συσκευασίας, σφραγίδων βοηθητικών τροχών, μηχανικών σφραγίδων κ.λπ. για να ανταποκρίνονται στις απαιτήσεις σφραγίσματος διαφορετικών συνθηκών λειτουργίας.

• Η θέση εξόδου της αντλίας μπορεί να τοποθετείται και να χρησιμοποιείται σε οκτώ διαφορετικές γωνίες σε διαστήματα 45° και να περιστρέφεται ανάλογα με την ανάγκη.

• Το συγκρότημα ρουλεμάν είναι διαθέσιμο με λιπαντική με λεπτό λάδι και λιπαντική με λίπος.

Συνθήκες εργασίας:

Εφαρμογή:

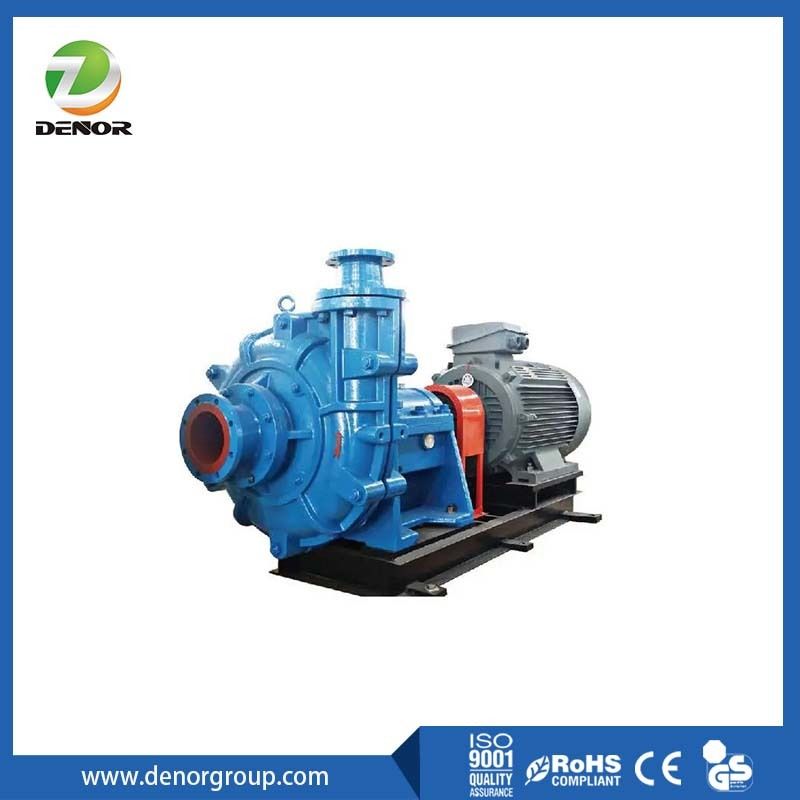

Φωτογραφία προϊόντος

Πίνακας παραμέτρων απόδοσης
