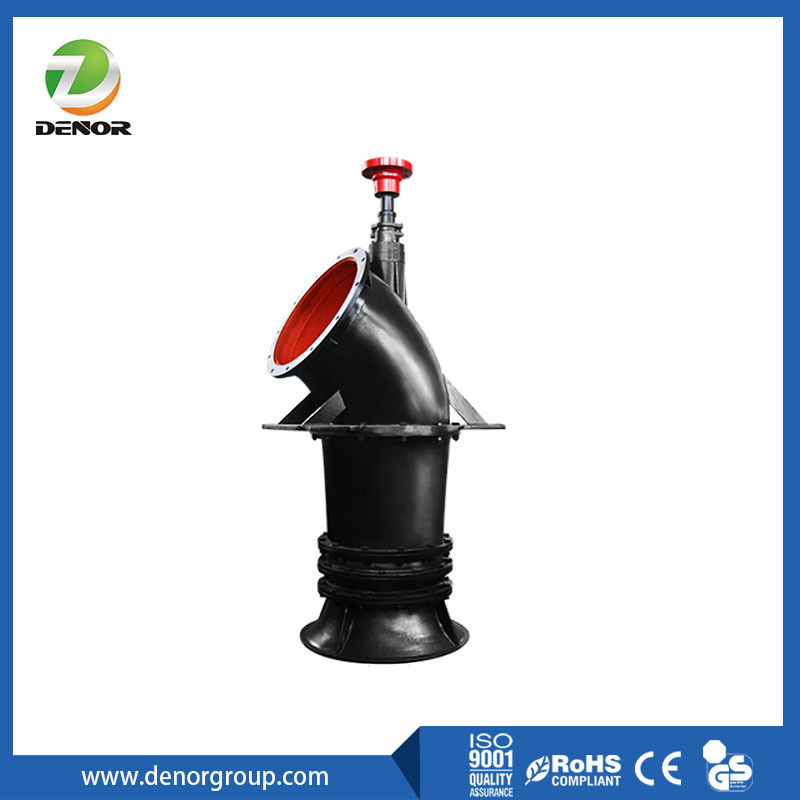

ZLB Αντλία Αξονικής Ροής Κάθετης Τοποθέτησης
Η αντλία αξονικής ροής κάθετης τοποθέτησης ZLB είναι μια μικρή και μεσαίου μεγέθους αντλία αξονικής ροής που αναπτύχθηκε από την Denor. Αυτή η σειρά προϊόντων έχει ένα ευρύ φάσμα, καλή υδραυλική απόδοση και νέα δομή, χαρακτηρίζεται από υψηλή απόδοση, καλή απόδοση σπηλαίωσης, εύκολη εγκατάσταση και συντήρηση. Ταυτόχρονα, σε συνδυασμό με την τελευταία τεχνολογία ελέγχου πληροφοριών, μπορεί να διαμορφωθεί το ανεξάρτητα αναπτυγμένο έξυπνο σύστημα αντλιών νερού, με λειτουργία αυτόματης παρακολούθησης.
Εφαρμογή
Αυτή η σειρά προϊόντων μπορεί να χρησιμοποιηθεί για καθαρό νερό ή άλλα υγρά με φυσικές και χημικές ιδιότητες κοντά στο νερό του οποίου η θερμοκρασία του μέσου μεταφοράς δεν υπερβαίνει τους 50ºC. Χρησιμοποιούνται ευρέως σε μεγάλα έργα διατήρησης νερού, άρδευση γεωργικών εκτάσεων, βιομηχανική μεταφορά νερού. Ο θερμικός σταθμός μεταφέρει κυκλοφορούν νερό, επίπεδο ναυπηγείου, αστική παροχή και αποχέτευση νερού και έργα εκτροπής νερού.
Πίνακας παραμέτρων απόδοσης (χαμηλή κεφαλή και μεγάλη ροή)
| Μοντέλο |
Χωρητικότητα(m³/s) |
Γωνία εγκατάστασης |
Κεφαλή(m) |
Απόδοση αντλίας(%) |
Ισχύς άξονα(kW) |
Ταχύτητα(rpm) |
Εξωτερική διάμετρος πτερωτής(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
-4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Πίνακας υλικών τυπικής διαμόρφωσης
| Περιγραφή εξαρτήματος |
Νερό |
Λύματα |
| GB |
ASTM |
GB |
ASTM |
| Κώνος αναρρόφησης |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Σώμα οδηγού πτερυγίου |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Πτερωτή |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Θάλαμος πτερωτής |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Σωλήνας κάμψης εξόδου |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Χιτώνιο άξονα |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Άξονας |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Σύνδεσμος |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Οδηγός ρουλεμάν |
Ελαστικό ρουλεμάν |
/ |
Ρουλεμάν Thordon |
/ |
| Κιβώτιο στεγανοποίησης |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Σφράγιση συσκευασίας |
PTFE |
/ |
PTFE |
/ |
| Ρουλεμάν ακτινικής ώσης |
Ρουλεμάν |
/ |
Ρουλεμάν |
/ |
| Βάση κινητήρα |
Q235B |
A36 |
Q235B |
A36 |
| Οδηγήστε τη βάση |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Δομικά πλεονεκτήματα
1. Οδηγός ρουλεμάν
Τυπικό με υψηλής ποιότητας ελαστικά ρουλεμάν με μικρό συντελεστή τριβής, απορρόφηση κραδασμών και ιδιαίτερα κατάλληλο για αντλία αξονικής ροής
Το κάτω ρουλεμάν οδηγού υιοθετεί επιμηκυσμένη δομή με καλύτερη αναλογία μήκους-διαμέτρου, η οποία βελτιώνει σημαντικά τη σταθερότητα των εξαρτημάτων του ρότορα;
Σχεδιασμένο με αρκετό αυλάκι λίπανσης και καλό αποτέλεσμα ψύξης λίπανσης
2. Σωλήνας κάμψης εξόδου
Χύτευση ακριβείας, λογική ακτίνα καμπυλότητας, ομαλή μετάβαση εσωτερικής διόδου, βελτιστοποίηση απόδοσης
Ο σχεδιασμός της δομής πολλαπλών πλευρών αυξάνει την αντοχή και την ακαμψία του σώματος
Λογικός σχεδιασμός οπής ανύψωσης, βολική ανύψωση
3. Θάλαμος πτερωτής
Χύτευση ακριβείας, ομαλή μετάβαση εσωτερικής διόδου, βελτιστοποίηση απόδοσης
Μισή δομή για εύκολη συντήρηση
4. Μονάδα ρουλεμάν ώσης
Υπό συμβατική συνθήκη εργασίας, η πλευρά ακτινοβολίας θερμότητας του εξωτερικού κύκλου ακτινοβολεί θερμότητα, έτσι ώστε η εξωτερική δυσκολία λήψης νερού στο πεδίο να επιλυθεί
Υπό ειδικές συνθήκες εργασίας, αυξήστε την ακτινοβολία θερμότητας του πηνίου για να διασφαλίσετε ότι η μονάδα λειτουργεί για μεγάλο χρονικό διάστημα
Εξοπλισμένο με συσκευή μέτρησης κραδασμών και μέτρησης θερμοκρασίας on-line για την εξασφάλιση ασφαλούς λειτουργίας
5. Κύριος άξονας
Τυπικός χάλυβας για άξονα υψηλής αντοχής, υψηλής αντοχής, καλής ακαμψίας, υψηλής κρίσιμης ταχύτητας, εξασφαλίζει αξιόπιστη λειτουργία
Και το τμήμα που ταιριάζει με το ρουλεμάν οδηγού και τη συσκευασία είναι εφοδιασμένο με αφαιρούμενο προστατευτικό χιτώνιο, με βολική συντήρηση
6. Πτερωτή
Υιοθετείται η θεωρία ροής 3-D και η προσομοίωση υπολογιστών CFD, με υψηλή απόδοση και ευρεία ζώνη υψηλής απόδοσης και καλή απόδοση σπηλαίωσης
Ανεξάρτητα αναπτυγμένο υδραυλικό μοντέλο, η περιοχή υψηλής απόδοσης είναι ευρεία
Υιοθετήστε μεταλλικό καλούπι, χύτευση ακριβείας
Πλεονεκτήματα προϊόντος
Εξοικονόμηση ενέργειας υψηλής απόδοσης: το υδραυλικό μοντέλο σχεδιάζεται από τη θεωρία ροής 3-D και υπολογίζεται με προσομοίωση υπολογιστών CFD, με την καλύτερη απόδοση στη θεωρία. Τα υδραυλικά εξαρτήματα είναι κατασκευασμένα από μεταλλικό καλούπι, χυτεύονται με ακρίβεια, το καλούπι πτερυγίων οδηγού κατεργάζεται με CNC. Το κέλυφος πτερυγίων οδηγού και το κενό κώνου αναρρόφησης χυτεύονται με ρητινώδη άμμο, ο στερεός δίαυλος ροής είναι εντελώς σύμφωνα με τα σχέδια σχεδιασμού, με υψηλότερη απόδοση και ευρεία ζώνη υψηλής απόδοσης
Υψηλή αξιοπιστία:ο σχεδιασμός του καναλιού εισόδου ροής είναι λογικός, το νερό εισόδου είναι ομοιόμορφο χωρίς δίνη, με ομαλή λειτουργία, η απόλυτη ομοκεντρικότητα του άξονα της αντλίας και η εξαιρετική στατική ισορροπία των εξαρτημάτων του ρότορα διασφαλίζουν ότι η αντλία έχει χαμηλούς κραδασμούς και χαμηλό θόρυβο κατά τη λειτουργία σε υψηλή ταχύτητα
Προηγμένη τεχνολογία:όλα τα εξαρτήματα χρησιμοποιούν μεταλλικό καλούπι, χύτευση ακριβείας, η ποιότητα των εξαρτημάτων είναι αξιόπιστη
Χαμηλή συντήρηση: λογική δομή, βολική συναρμολόγηση και αποσυναρμολόγηση και απλή συντήρηση
Διαχείριση αποθεμάτων: λογική διαχείριση αποθεμάτων, σύντομος χρόνος παράδοσης, γρήγορη παράδοση
Αυτόματη παρακολούθηση: Εξοπλισμένο με έξυπνο σύστημα αντλιών νερού ανεξάρτητα αναπτυγμένο, με λειτουργία αυτόματης παρακολούθησης
